Equipo de desodorización fotocatalítica UV Equipo de tratamiento de gases residuales

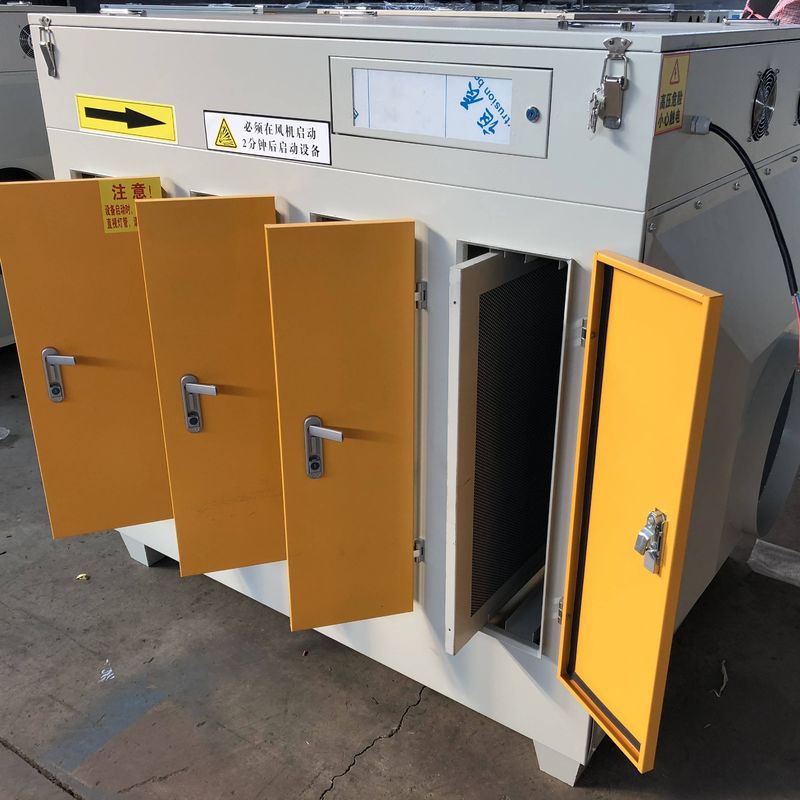

Equipo de desodorización fotocatalítica UV
El equipo fotocatalítico UV es un dispositivo eficiente de tratamiento de gases residuales. which is widely used in the field of industrial waste gas treatment through the combination of UV photolysis technology and catalytic oxidation technology to decompose the harmful substances in the waste gasEs especialmente adecuado para eliminar olores, compuestos orgánicos volátiles (COV) y algunos gases tóxicos y dañinos, como el benceno, el tolueno, el xileno, el sulfuro de hidrógeno, el amoníaco, etc.
1Principio de trabajo
El principio de funcionamiento del equipo fotocatalítico UV incluye principalmente las siguientes etapas:
(1) Fotólisis UV
Las lámparas ultravioletas de alta energía dentro del equipo emiten luz ultravioleta con longitudes de onda de 185nm y 254nm,que destruye directamente los enlaces químicos en las moléculas de los gases de escape y descompone los contaminantes de molécula grande en compuestos de molécula pequeñaPor ejemplo, el anillo de benceno se descompone en CO2 y H2O.
(2) Oxidación del ozono
La luz UV también puede descomponer las moléculas de oxígeno (O2) en el aire para formar ozono altamente reactivo (O3).El ozono es un agente oxidante fuerte que puede oxidar aún más las sustancias nocivas en los gases de escape y convertirlas en sustancias no tóxicas e inofensivas..
(3) Oxidación catalítica
El interior del equipo suele estar equipado con un revestimiento o relleno de catalizador (por ejemplo, dióxido de titanio TiO2), que, mediante la excitación de los rayos ultravioleta, forma radicales libres altamente activos,acelerando aún más la degradación de las sustancias peligrosas en los gases de escape.
(4) Descarga a nivel estándar
Después del tratamiento anterior, los gases de escape se convierten en sustancias inofensivas como el dióxido de carbono y el agua, y cumplen con las normas de emisión ambiental.
2. Estructura de los equipos
Los equipos fotocatalíticos UV suelen estar compuestos por las siguientes partes:
Lámpara UV: la parte central del equipo que genera luz UV de alta energía para la descomposición y oxidación de los contaminantes.
Cubierta del equipo: generalmente hecha de acero inoxidable o acero al carbono, resistente a la corrosión, anti-fuga de luz.
Cámara de reacción catalítica: el interior está revestido con catalizador o lleno de material catalizador para mejorar la reacción de oxidación de los gases de escape.
Sistema de control: incluido el ventilador, el dispositivo de control eléctrico, el interruptor de control de la lámpara, etc., utilizado para regular los parámetros de funcionamiento del equipo.
Entrada y salida de aire: canales de flujo de aire diseñados razonablemente para garantizar que los gases de escape permanezcan en el equipo el tiempo suficiente para aumentar la eficiencia del tratamiento.
3Especificación
| Punto de trabajo |
Especificación |
En el caso de la |
| Modelo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Selección de acuerdo con el volumen de aire de manipulación |
| Volumen del aire |
1000-100 000 m3/h |
A medida |
| Material de las cáscaras |
Moldeado por pulverización de acero inoxidable y acero al carbono |
Seleccionable para gases corrosivos |
| Potencia de la lámpara UV |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. |
Selección según el tipo de equipo y la concentración de gases de escape |
| Número de lámparas UV |
8 ~ 50 piezas |
Depende del tamaño del equipo. |
| Duración de la lámpara UV |
8000 ∙ 12000 horas |
Se recomienda la inspección y sustitución periódicas |
| Materiales para catalizadores |
Dióxido de titanio (TiO2), catalizadores de metales preciosos, etc. |
Oxidación catalítica reforzada |
| Resistencia del equipo |
< 300 pa |
/ |
| Eficiencia de eliminación de gases de escape |
≥ 90% (COV, olores, etc.) |
Depende de la concentración y del tipo de gases de escape |
| Rango de temperatura de funcionamiento |
-10°C ∼50°C |
A menos que se utilice el sistema de aislamiento térmico o anticongelante |
| Válvula de tensión |
Las emisiones de CO2 de los motores de combustión renovable se calcularán en función de las emisiones de CO2 de los motores. |
/ |
| Es ruidoso. |
Se aplicarán las siguientes medidas: |
/ |
| Instalación |
Instalación interior o exterior, de montaje horizontal |
/ |
| Clase de protección |
Se aplican las siguientes medidas: |
/ |
| Huella de huella |
A medida |
/ |
| Método de funcionamiento |
PLC/Manual |
/ |
| Ciclo de mantenimiento |
Verifique el estado de la lámpara UV y del catalizador cada 3 a 6 meses |
Ajustado para la frecuencia de uso |
| Escenarios de uso |
Productos químicos, farmacéuticos, pintura, aerosoles, transformación de alimentos, eliminación de residuos |
/ |
